TM-V7E Kenwood un supporto ventola delicato

Livello di difficoltà

Le righe prossime sono dedite alla descrizione di un progetto che va in aiuto ai tanti possessori del modello Kenwood citato nel titolo, in particolare alla riparazione del supporto della ventola posto sul retro, condizione che gli consente di consentire lo scambio termico dal dissipatore e ambiente.

Spesso per eventi traumatici, cadute o istallazioni maldestre, oppure smontando il particolare per pulizia ventola, spesso si spaccano le alette di incastro o per effetto della temperatura si sgretola la parte in plastica adiacente all’aletta.

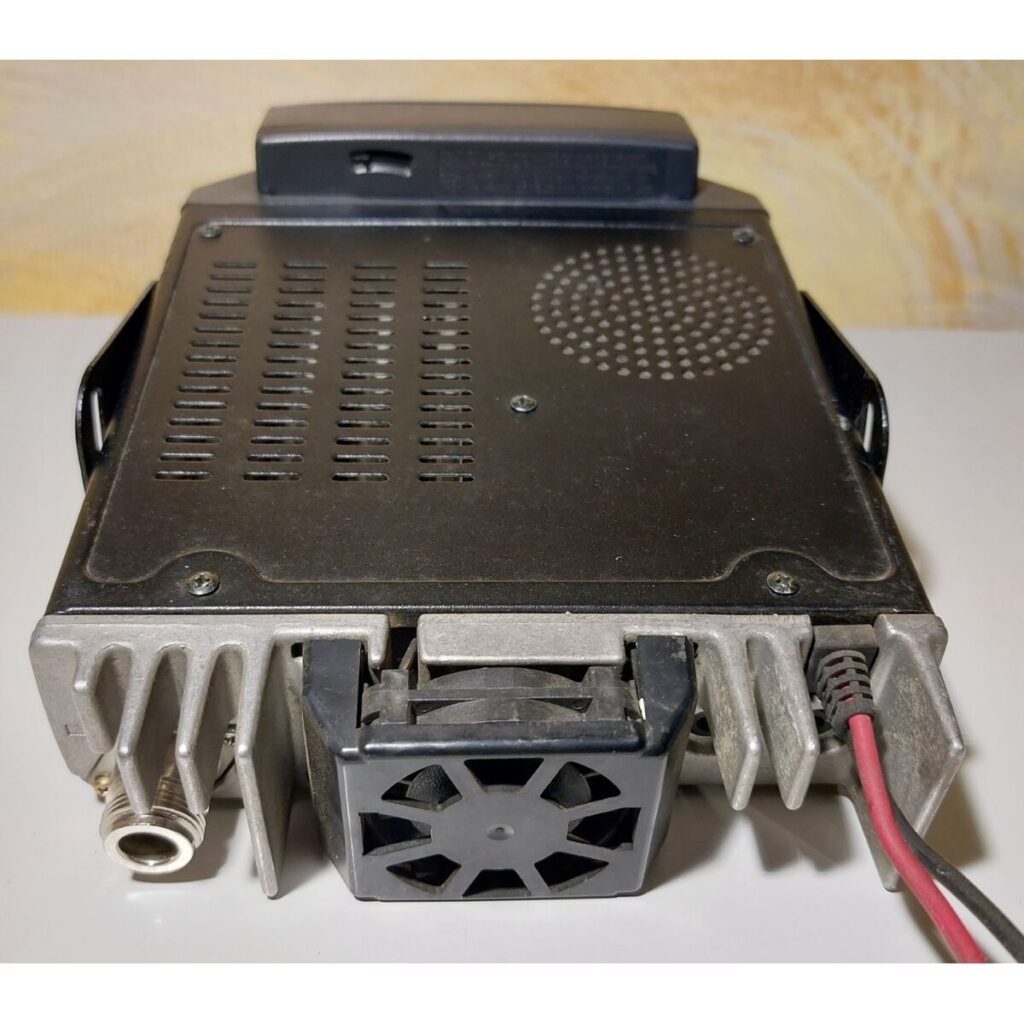

La radio in discussione è visibile nella figura in basso

Il supporto della ventola è visibile nalla foto sottostante, alloggia una ventola a 12v 40x40x10mm.

Il progetto 3D

Può capitare che una caduta accidentale provochi delle crepe sui lati e conseguente fuori asse della ventola oppure le linguette si rovinano e il tutto viene a assumere una condizione precaria creando vibrazioni fastidiose.

Chi ha necessità di sostituire la parte utilizzando la stessa ventola, ho riprodotto il particolare in plastica rinforzando le zone più deboli senza compromettere l’estetica originale.

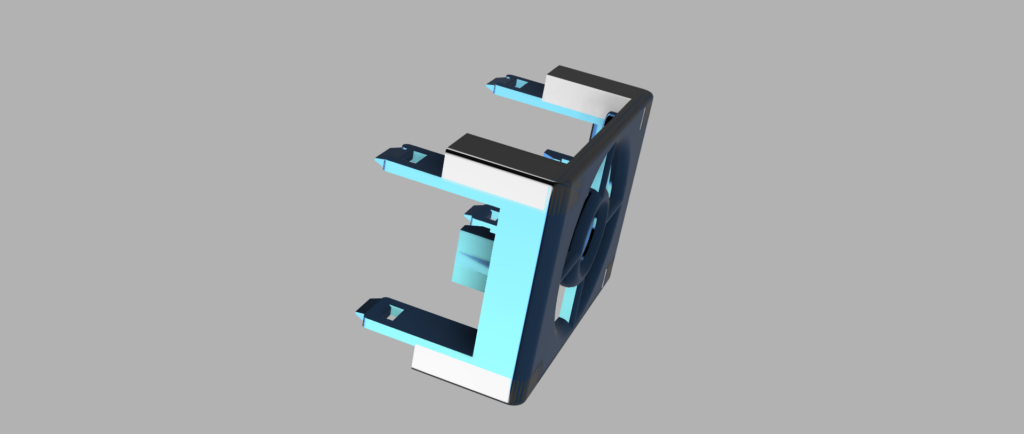

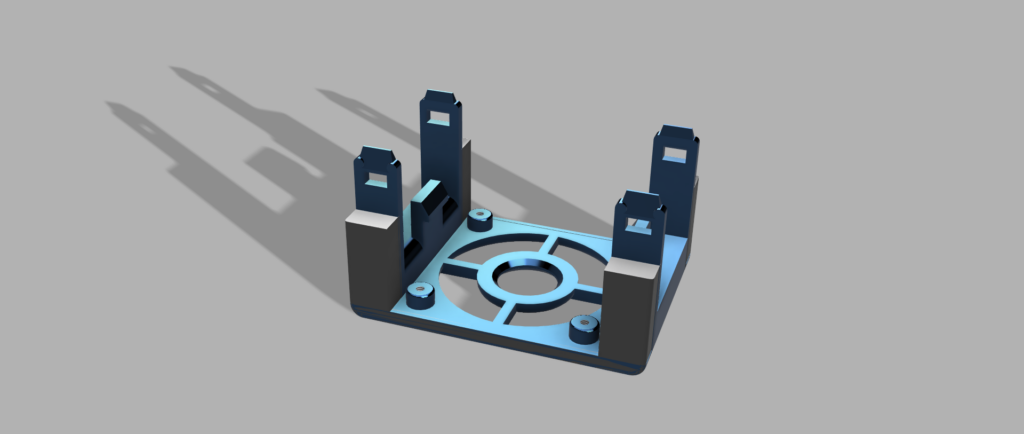

In basso una simulazione al CAD del supporto, che va stampato in PLA, PETG o altro tipo di polimero, chi vuole rispettare il progetto kenwood sceglie il colore nero altrimenti altro.

Per la sostituzione occorre svitare le viti dei cover superiore e inferiore, particolare attenzione all’altoparlante con il suo anello che fa da sostegno, e si sgancia il supporto ventola effettuando una leggera leva sotto le clip.

La ventola va recuperata staccando il connettore JST interno.

Si può riutilizzare la stessa altrimenti sostituire con un modello più silenzioso rispettando le dimensioni e la potenza.

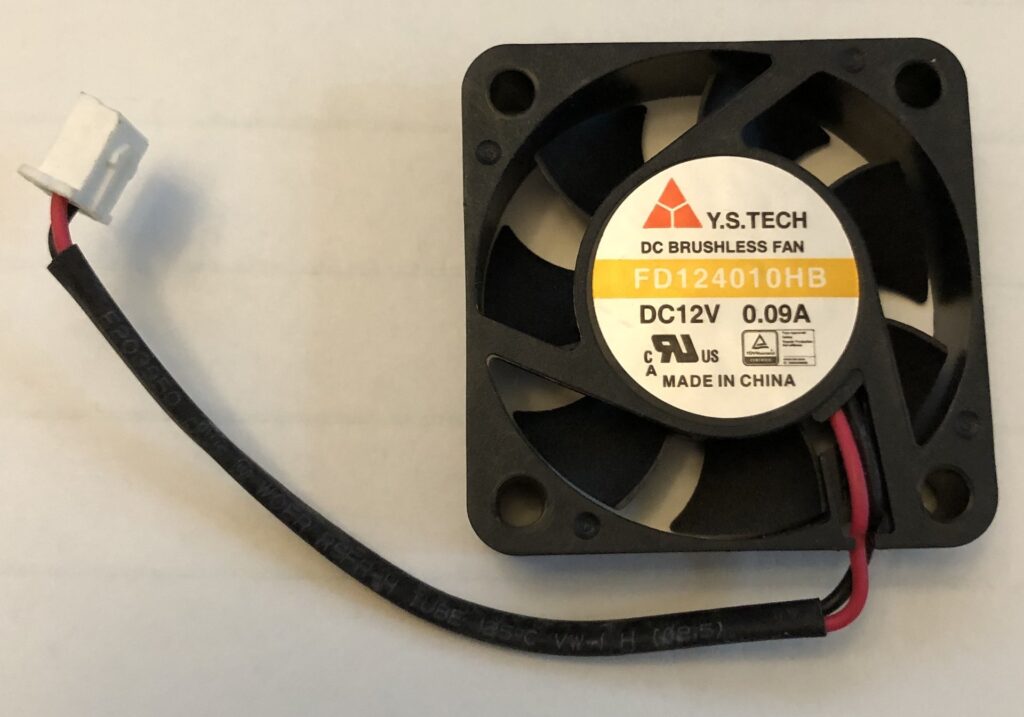

La foto in basso ne illustra un modello compatibile reperibile dai vari vendori in rete.

Conclusioni

Il progetto descritto è una mia idea nata da alcune richieste inerenti alla problematica, al fine di evitare utilizzo di collanti vari e situazioni infelici da guardare, un uretta al CAD e un po di PETG ho voluto restituire originalità alla radio

I file per la stampa di questo supporto sono disponibile per il download alla fine di questo articolo

File download

Nel file sono presenti i formati STL e Gcode gestibili da chiunque armeggia in ambiente 3D
